5. Archivos DBC

Versión 1.2Software: FuelTech Vision 3.0Firmware: 00.03.00.01Productos: FT700, FT470, VisionFT2026-10-13

#Qué es un DBC

DBC (database CAN) es un archivo de texto que describe una red CAN: qué mensajes existen, quién transmite cada uno y dónde está cada señal dentro de ellos. El formato se convirtió en el estándar de facto de la industria. Los fabricantes de paneles, módulos de caja de cambios, sensores y dataloggers suelen proporcionar el DBC del equipo, y con él se configura la comunicación sin necesidad de descifrar bit a bit.

#Anatomía de un mensaje

Cada mensaje comienza con una línea BO_ y le sigue una línea SG_ por cada señal:

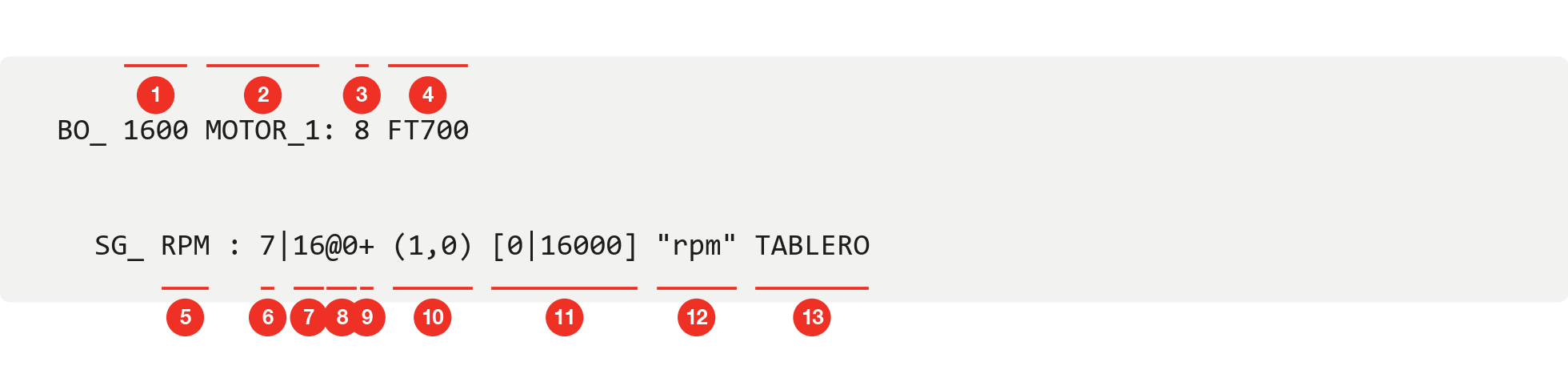

Un mensaje y una señal en un archivo DBC. Los números se explican en la tabla siguiente.

Nº	Campo	Significado
1	ID	Identificador del mensaje, en decimal (1600 = 0x640). El ID extendido aparece con el bit 31 activado, es decir, sumado a 2147483648 (0x80000000).
2	Nombre del mensaje	Solo para lectura humana.
3	Tamaño	Cantidad de bytes de datos (DLC).
4	Transmisor	El módulo que envía el mensaje.
5	Nombre de la señal	Solo para lectura humana.
6	Bit de inicio	Posición de la señal en la trama (convención explicada en el capítulo 3, Señales).
7	Tamaño	Cantidad de bits de la señal.
8	Orden de bytes	@1 = Intel, @0 = Motorola.
9	Signo	+ = sin signo, − = con signo.
10	Factor y offset	valor físico = bruto × factor + offset.
11	Mínimo y máximo	Rango del valor físico. Informativo.
12	Unidad	Informativa.
13	Receptores	Los módulos que usan la señal.

#Otras líneas comunes

Además de BO_ y SG_, un DBC suele tener líneas de comentario (CM_), atributos (BA_DEF_ y BA_; por ejemplo GenMsgCycleTime, el período de transmisión de cada mensaje, en milisegundos) y tablas de valores (VAL_, que dan nombre a cada valor de una señal, como 0 = Desactivado y 1 = Activado). Los mensajes CAN FD se marcan por atributo, normalmente VFrameFormat, que dice si la trama es clásica o FD.
