8. Dispositivos FuelTech en la red
#Conexión
Los productos FuelTech con CAN (WB-O2 Nano, Nano PRO, Peak and Hold PRO, PRO Gen2 y HV, FTSpark, Input Expander, EGT-4, SwitchPanel y otros) usan FTCAN 2.0. Conéctelos a un puerto configurado en FTCAN 2.0 y activado. Varios productos pueden compartir el mismo puerto, respetando la terminación en los dos extremos.
#Red CAN

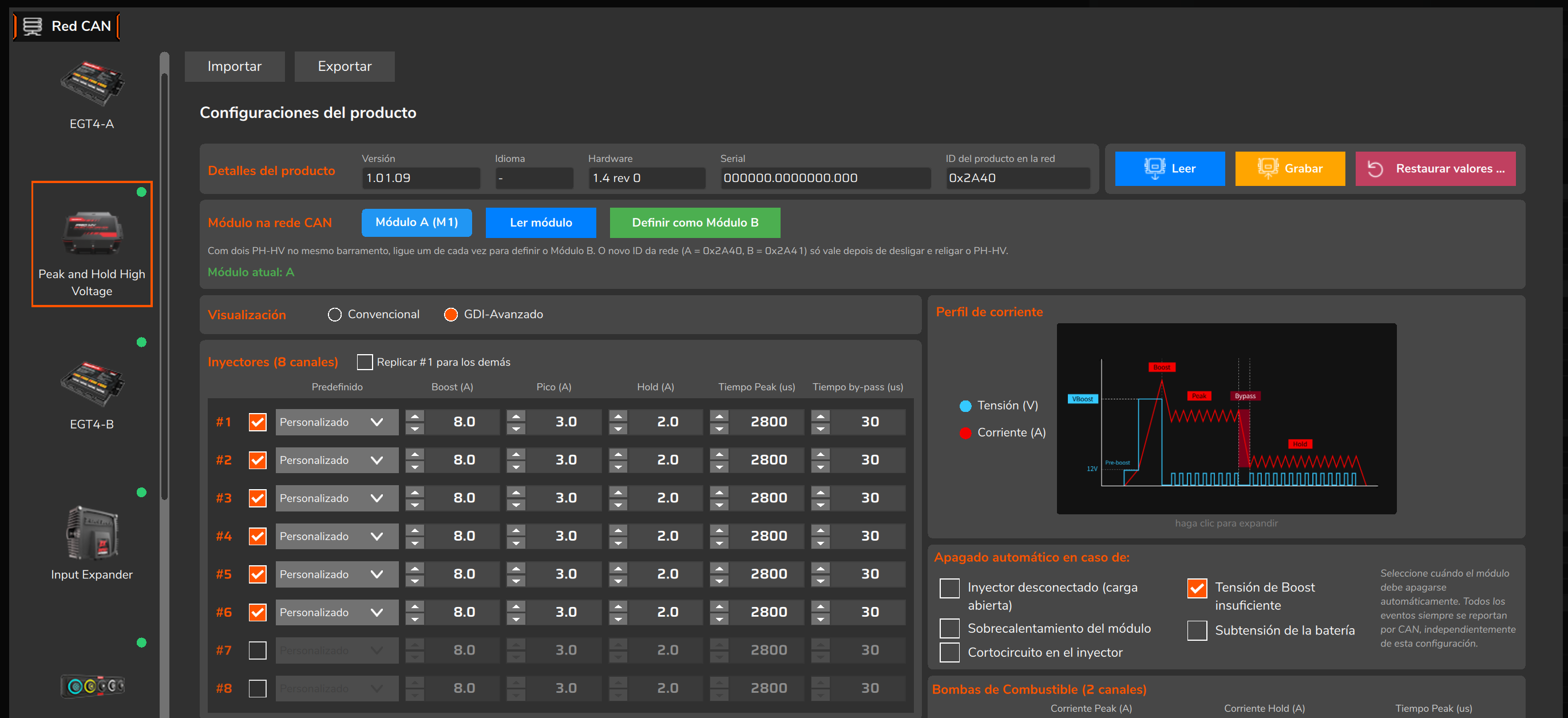

En el software para computadora, Herramientas > Red CAN lista los módulos FuelTech encontrados por la VCU, con versión, hardware, número de serie (Serial) e identificación en la red (ID del producto en la red), y abre la página de ajuste de cada uno. El software repite la búsqueda cada segundo; un módulo recién conectado aparece en pocos segundos. La VCU lee los datos de hasta 10 dispositivos FuelTech; la lista de la red FTCAN guarda hasta 16.
#Panel de diagnóstico
En el Panel de diagnóstico, el botón Puertas CAN abre el área de CAN: una columna por puerto (CAN A, CAN B y, en la FT700, CAN C) con los canales que están llegando por él y si cada uno está activo o detenido. Es el primer lugar para verificar si un dispositivo está comunicando.
#Funciones que usan un puerto CAN
Además del CAN personalizable y de los paquetes personalizados, varias funciones eligen un puerto CAN. El puerto debe estar activado y en el modo correcto. OEM, en la tabla, significa original de fábrica.
| Función | Modo del puerto | Observación |
|---|---|---|
| Dispositivos FuelTech (sondas, drivers, ignición, expansores) | FTCAN 2.0 | Configurados desde Red CAN. |
| EGT-4 y SwitchPanel | FTCAN 2.0 | Entradas y botones asignados en Mi VCU. |
| Control de moto acuática (jet ski, vehículo OEM) | Modo RAW, exigido | FuelTech Vision avisa si el puerto está desactivado o fuera del Modo RAW. |
| Posición de la palanca de cambio automático (fuente Palanca OEM) | Modo RAW, exigido | Cajas de cambios con palanca electrónica original. |
| PDM CAN | Modo RAW, recomendado | Módulos de distribución de energía (PDM) que usan el protocolo de la función PDM CAN, con ID base configurable. |
| Volante (Motronix) y Racelink | Modo RAW, recomendado | Funciones Volante y Racelink del menú Mi VCU, a la velocidad del equipo. |
| TCU externa | Modo RAW, recomendado | Cajas de cambios con módulo de control propio (TCU, Transmission Control Unit). |
En las funciones marcadas como "recomendado" la VCU no verifica el modo del puerto: configure el puerto a la velocidad y en el formato del equipo.
