6. Medidores nativos

Medidor es cada elemento del panel de instrumentos. Este capítulo describe los 14 medidores nativos que muestran datos de la VCU: 13 en la categoría Medidores de la ventana Agregar gauge y 1, el Selector de tiempo, en Indicadores. El Selector de tiempo es el único que también escribe. Imágenes, punteros PNG y SVG, GIF, formas, botones y cámaras están en los capítulos 7 y 8; el dato y las unidades, en el 9.

#6.1 Propiedades comunes a todos los medidores

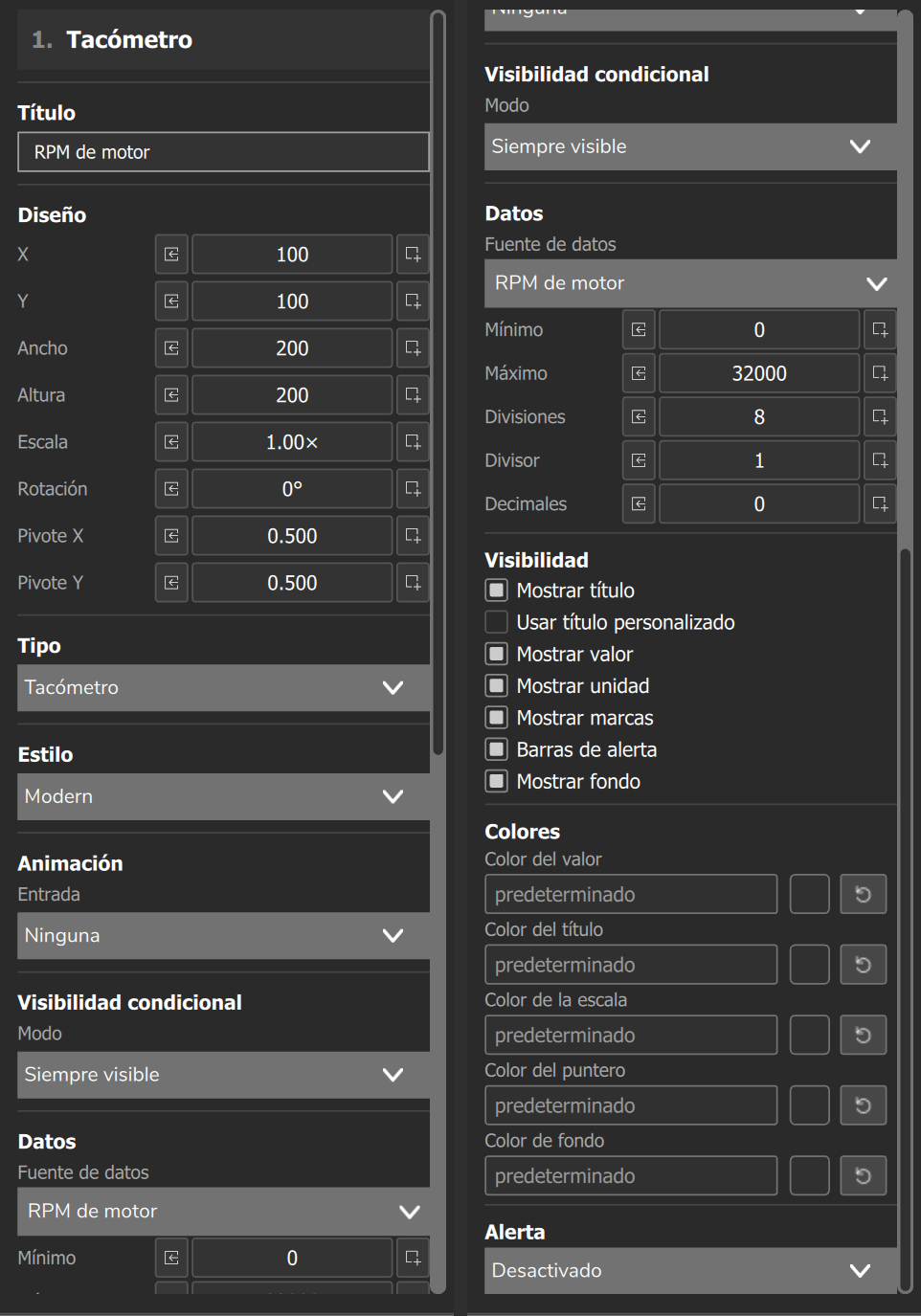

Al seleccionar un medidor, el panel de propiedades muestra estas secciones, en este orden: Título, Diseño, Tipo (solo cuando la categoría tiene más de un tipo), Estilo (solo cuando el tipo tiene más de un estilo, 6.2), Animación, Visibilidad condicional (7.5) y Datos (6.3 a 6.5), donde están los campos propios de cada tipo. En el editor de la tablet no existe la Visibilidad condicional: la visualización de la tablet aplica la condición hecha en el PC (sección 7.5).

#Título

La sección Título tiene el campo Título personalizado. En la sección Visibilidad del bloque Datos, cada tipo tiene Mostrar título y casi todos tienen Usar título personalizado (el Shift, el G-Force y el Selector de tiempo no lo tienen). Con Usar título personalizado activada, se usa el texto del campo, que no se traduce. Con ella desactivada, se usa el nombre de la medida, en el idioma del dispositivo; si la medida no tiene nombre, se usa el texto del campo. No todos los estilos dibujan el título (6.6).

#Diseño

En la FT700, en la FT700 Plus y en el celular, con la capa bloqueada, los campos de Diseño quedan deshabilitados (sección 4.4). En el PC y en la tablet siguen siendo editables. Un medidor nuevo viene con la mitad del ancho y del alto predeterminados del tipo y Escala 1; el tamaño de cada tipo está en 6.5.

#Tipo

La sección Tipo cambia el medidor por otro de la misma categoría, manteniendo posición, dato, Mínimo, Máximo, decimales y colores. Un Gauge circular se convierte en Tacómetro, Velocímetro o barra, pero no en Selector de tiempo (otra categoría). El tamaño pasa a ser la proporción de diseño del tipo nuevo, encajada en la caja anterior, y la Escala vuelve a 1.

El cambio guarda la posición del estilo en la lista, no el nombre. Como el Tacómetro no tiene Classic, Gauge circular en Neon se convierte en Tacómetro en Cyberpunk, y en Cyberpunk se convierte en Tacómetro en Modern; Tacómetro en Neon se convierte en Gauge circular en Classic. Después de cambiar el tipo, revise el Estilo.

#Animación

La animación de entrada se ejecuta una vez, cuando el medidor termina de cargarse en la visualización del panel.

duración, delay y easing aparecen cuando la opción no es Ninguna; desplazamiento, solo en las animaciones que se deslizan. Las opciones, además de Ninguna: Fade In, Zoom In, Fade + Zoom, Pop, Flip Horizontal, Flip Vertical, Rotate In, Wipe Izquierda, Wipe Arriba, Slide Izquierda, Slide Derecha, Slide Arriba, Slide Abajo, Fade + Slide Izq., Fade + Slide Der., Fade + Slide Arriba, Fade + Slide Abajo y Slide + Zoom. En los nombres de deslizamiento, Slide Abajo entra desde abajo. En la versión 3.00.54, la opción Lineal del easing cae en la curva OutCubic.

#6.2 Los estilos: Modern, Classic, Neon y Cyberpunk

Cada tipo tiene hasta 4 estilos. El estilo cambia el dibujo entero del medidor (imágenes, tipos de letra y efectos) y también qué campos de configuración respeta; el panel de propiedades no avisa cuando el estilo ignora un campo (la lista está en 6.6). El Tacómetro es el único con 3 estilos: no tiene Classic. El estilo predeterminado de un medidor nuevo es Modern. La lista Estilo muestra los nombres en inglés, incluso con el software en español; en cualquier dispositivo usted cambia el estilo allí.

• Modern: dibujo vectorial; respeta casi todos los campos; es el único que dibuja el degradado (6.3, salvo el Rango ideal en Neon) y el marcador de pico del Gauge circular.
• Classic: apariencia retro en imagen; solo puntero o barra, casi sin números; Gauge circular, barras y Velocímetro no muestran el número del valor.
• Neon: imágenes con brillo azul.
• Cyberpunk: escala en secciones segmentadas.

#6.3 Colores y degradado

Cada campo de color abre el selector Color / Gradiente: Predeterminado (color del tema), Sólido (un color) o Gradiente de 1 a 4 colores, del tipo Lineal (campo Ángulo de 0 a 359°; 0° va de izquierda a derecha), Radial o Eje (acompaña el valor a lo largo del arco o de la barra; en texto y formas se vuelve horizontal). + Color agrega un color y queda deshabilitado con 4. Alpha y HEX son la transparencia y el código del color.

El degradado solo se dibuja en el estilo Modern, y solo en algunos campos de cada medidor (tabla de abajo). En Neon, solo en el Rango ideal. En los demás estilos y campos vale únicamente el primer color del degradado. El panel de propiedades no avisa.

Campos con degradado en Modern (los demás campos y medidores usan solo el primer color):

En Modern, con la alerta activa, el rojo de la alerta reemplaza el color y el degradado elegidos en los textos y en los bordes del Gauge digital, del Digital horizontal, del Gauge circular, de las barras y de la Barra RPM.

#6.4 Escala: divisiones, divisor y decimales

Al elegir la Fuente de datos por primera vez, el software graba Mínimo, Máximo y Decimales con los valores predeterminados de la medida, convertidos a la unidad del mapa. Al cambiar el dato, pregunta ¿Recargar datos?: Sí vuelve a grabar los tres campos y No mantiene los actuales. No toca los límites de Alerta, Divisiones ni Divisor (sección 9.1). Ajuste Máximo y Decimales a mano.

Receta para un Tacómetro de 0 a 8000 RPM: Mínimo 0, Máximo 8000, Divisiones 8 y Divisor 1000. La escala muestra de 0 a 8, una división cada 1000 RPM.

No todos los medidores usan Divisiones y Divisor: cada ficha (6.5) dice si los usa. En las escalas circulares, si los números se tocan, reduzca las Divisiones. El panel acepta de -99999 a 99999 en esos campos, excepto en el Gauge de electrificación. No use 0 ni valor negativo en esos campos.

#6.5 Fichas de los medidores

Cada ficha trae el tamaño al agregar, los campos que cambian el resultado (valor predeterminado y rango), la regla de funcionamiento, lo que cambia por estilo y la trampa principal. Los campos comunes (6.1) no se repiten. Los valores predeterminados son los de un medidor nuevo; los tamaños, en px del dibujo del panel; los colores en código (#RRGGBB) son los de Modern con el campo en Predeterminado. La categoría es Medidores, excepto en el Selector de tiempo.

Los tipos con escala tienen, en Datos, Fuente de datos (sección 9.1), Mínimo, Máximo, Decimales, Divisiones y Divisor (6.4). La alerta (lista Alerta y límites Alerta baja y Alerta alta, en la unidad del mapa, que solo aparecen con un modo distinto de Desactivado) está en la sección 9.4, con la regla de cada modo y lo que dibuja cada medidor y estilo.

La sección Visibilidad de cada tipo reúne casillas del dibujo; no es la Visibilidad condicional (7.5). Las casillas base son Mostrar título, Usar título personalizado, Mostrar valor, Mostrar unidad y Mostrar fondo. Las otras son Mostrar marcas, Barras de alerta (zona de alerta en la escala), Mostrar arco (solo en el Gauge circular), Mostrar borde (solo en los digitales) y Mostrar escala (solo en la Barra RPM). Cada ficha dice solo lo que difiere de las casillas base.

Sin Fuente de datos, el número es "---" (0 en el Tacómetro, en la Barra RPM y en el Velocímetro Modern y Neon). Con la fuente elegida y sin valor recibido, es 0 en casi todas las medidas (en la sonda lambda, que mide la mezcla de aire y combustible, 1); el Gauge digital queda en "---". El editor no tiene simulador: revise cada medida con la VCU conectada. Lo que muestra el medidor sin dato o después de una caída de conexión está en la sección 9.6; el ritmo de actualización, en la 9.5.

#Tacómetro

Tacómetro circular de 270°, con escala numerada, puntero y arco de valor. Es el único sin el estilo Classic.

La zona de alerta de Modern es una marca fija, como la franja roja de un tacómetro. Para un aviso que reaccione a las RPM, use la Barra RPM con el modo Encima o el Shift. El puntero barre de -135° a +135°. En Modern, la escala tiene Divisiones + 1 etiquetas y 7 marcas menores entre cada par de marcas principales. El software llena el Título personalizado vacío con el nombre de la medida, pero el texto solo aparece en el display con Usar título personalizado activada.

Estilos: el Neon muestra la marcha actual en letra grande (T, P, R, N, de 1 a 16, o U), con la anterior y la siguiente al lado; Mostrar valor activa ese dígito. Modern y Cyberpunk no muestran la marcha. El Cyberpunk lee solo título, valor, unidad, color del valor, del título y de la escala, Divisiones, Divisor y Decimales.

#Velocímetro

Medidor circular de velocidad, con puntero, escala y valor central. Solo acepta medidas de velocidad, como Velocidad y GPS - Velocidad.

En Modern, la geometría es la del Tacómetro (270°), con 3 marcas menores entre cada par de marcas. La unidad está vinculada a Mostrar valor: con Mostrar valor desactivada, el medidor se convierte en un anillo sin número y sin unidad.

Estilos: Modern y Neon no dibujan título; solo Cyberpunk tiene título (en Classic, aparece según Mostrar valor). Classic usa un diseño ancho, con una proporción de aproximadamente 3,8 a 1, sin el número del valor.

Después de cambiar el estilo a Classic, la proporción de diseño pasa a ser ancha: ajuste Ancho y Altura.

#Gauge circular

Medidor circular para cualquier medida, con arco de valor, número en el centro, unidad, título y marca de pico.

En Modern, el valor es un arco de unos 290°, abierto abajo, con 4 divisiones fijas, 1 marca menor y sin números en la escala. La marca de pico es un arco fino externo en el mayor valor visto desde que la pantalla cargó; no hay forma de ponerla a cero.

Estilos: Classic no muestra el valor; en lugar de la unidad muestra el texto "x" seguido del Divisor, cuando este es mayor que 1 (controlado por Mostrar unidad).

#Rango ideal circular

Anillo de 5 segmentos iguales entre el Mínimo y el Máximo. El segmento donde está el valor se enciende.

El segmento central, de 40% a 60% de la escala, es el ideal y se enciende en el color Dentro del rango; los otros 4 se encienden en el color Fuera del rango. El rango ideal no tiene campo propio: ajuste el Mínimo y el Máximo para colocarlo donde usted quiera. Ejemplo: para un ideal de 85 a 95 °C, use Mínimo 65 y Máximo 115 (segmentos de 10 °C; el central va de 85 a 95).

Estilos: solo Modern lee los tres colores. En Cyberpunk, el ícono de alerta se enciende cuando el valor está fuera del segmento central, sin leer el campo Alerta.

#Rango ideal

Versión horizontal del Rango ideal circular: barra de 5 segmentos con el valor y la unidad al lado. El tercer segmento es el ideal.

El segmento activo es aquel en el que está el valor: por encima del Máximo se enciende el último, por debajo del Mínimo se enciende el primero. El rango ideal es siempre el tercero de 5 segmentos.

Estilos: Modern no lee la alerta; Neon y Cyberpunk la usan como superposición y mantienen los 5 segmentos.

#Barra horizontal

Barra horizontal de progreso con título, valor, unidad, escala de 5 marcas (0, 25, 50, 75 y 100% del recorrido) y zonas de alerta.

En Modern, las marcas, la escala y las barras de alerta están siempre activadas, y el panel de propiedades no tiene casilla para desactivarlas. En Cyberpunk, la barra tiene 5 secciones fijas.

Estilos: Classic dibuja una aguja, las etiquetas Mínimo, medio y Máximo y el título; no tiene alerta, número del valor, unidad ni color de barra.

#Barra vertical

Barra vertical con marcas, título, valor y unidad.

En Modern, la barra está segmentada en una sola sección, con marcas y zonas de alerta, sin ícono de alerta. Classic muestra solo Mínimo, medio y Máximo, sin el número del valor y sin alerta.

#Barra RPM

Barra horizontal ancha para RPM, con escala numerada arriba, valor y unidad. La alerta pinta la barra de rojo.

La alerta actúa con el valor mayor o igual que Alerta alta; Alerta baja no se lee. Solo Neon usa Decimales: en los otros estilos el número sale sin decimales.

#Gauge digital

Caja con título, valor y unidad.

Con Tamaño dinámico activado, el software elige el tamaño de las fuentes. Al desactivar la opción, copia el tamaño calculado en Fuente del título y Fuente del valor, y usted pasa a editarlos.

Estilos: Neon no tiene alerta.

#Digital horizontal

Mismo concepto del Gauge digital, en formato ancho: título a la izquierda, valor y unidad a la derecha.

#Shift

Luz de cambio de marcha: muestra la marcha actual en un dígito grande y, cuando las RPM llegan al punto de cambio, enciende toda la caja y cambia el dígito por la palabra SHIFT. No tiene elección de dato: usa las RPM y la marcha actual.

La luz se enciende cuando las RPM son mayores o iguales que Alerta alta, en todos los estilos y en cualquier modo, incluso Desactivado: la lista de modos solo muestra u oculta el campo.

Mostrar título controla también el dígito de la marcha (T, P, R, N, de 1 a 16, o U), la palabra SHIFT y la leyenda "gear" (texto fijo en inglés; en Cyberpunk, "GEAR"). Con ella desactivada, queda solo la caja de color.

#Gauge de electrificación

Medidor de potencia en los dos sentidos, como kW: tracción (positivo) a la derecha del cero y regeneración (negativo) a la izquierda.

El Mínimo negativo define la escala de regeneración, de Mínimo hasta 0. El Máximo define la escala de tracción, de 0 hasta Máximo. El puntero se detiene en el Mínimo y en el Máximo.

En Fuente de datos, elija una medida de potencia, como kW, y ponga en el Mínimo la potencia máxima de regeneración, con signo negativo, y en el Máximo la de tracción. Estar en la lista no garantiza que la VCU mida esa potencia en su vehículo (sección 9.1).

#G-Force

Bolita que se mueve dentro de un círculo con cruz, a partir de dos medidas, Fuente de datos (Lateral) y Fuente de datos (Longitudinal): normalmente aceleración lateral y longitudinal.

El dibujo usa la Fuente de datos (Longitudinal) en el eje horizontal, con los límites de Eje X (horizontal), y la Fuente de datos (Lateral) en el eje vertical, con los límites de Eje Y (vertical); el panel de propiedades rotula los ejes sin decir a qué fuente pertenece cada uno. La bolita no se limita a los límites de los ejes: ajuste Mínimo y Máximo de los dos ejes para cubrir lo que hace el vehículo.

Al elegir el dato por primera vez, el software graba Mínimo y Máximo del Eje X (horizontal) con el intervalo de la Fuente de datos (Lateral), y los límites del Eje Y (vertical) nunca reciben un valor predeterminado. Después de elegir las dos fuentes, revise y ajuste los límites de los dos ejes.

Mostrar valor activa y desactiva los cuatro números del contorno (los límites de los ejes, como se escribieron); solo Cyberpunk imprime también el valor de la fuente lateral. El sentido de la bolita depende de la medida y del signo que envía la VCU: revise con el vehículo en movimiento, en un entorno seguro, con otra persona leyendo el panel.

#Selector de tiempo

Tarjetas de dígitos para el bracket (carrera de arrancones en la que cada piloto declara el tiempo que va a hacer): editan en el display los tiempos del bracket y los envían a la VCU. Toque la mitad de arriba de una tarjeta para aumentar el dígito y la de abajo para disminuir. Es el único medidor nativo que escribe.

Bracket: Tu tiempo y Bracket: Tiempo del oponente van de 0 a 30 s, con 2 decimales, y dibujan 4 tarjetas (XX.XX). Bracket: retraso 1 va de 0 a 10 s, con 3 decimales, y dibuja 4 tarjetas (X.XXX). En los campos del mapa, las mismas medidas se llaman Su tiempo, Tiempo del adversario y Retraso de largada 1.

El medidor lee y escribe directamente en el mapa abierto, y cada toque reenvía los tres valores a la VCU, que pasan a valer al instante. El toque no marca el mapa como modificado ni programa la grabación. Después de ajustar los tiempos, vuelva a conectar la VCU y verifique que sigan como usted los dejó; grabe el mapa en la VCU como de costumbre. En Classic, la proporción de diseño es 330 x 151, frente a 293 x 150 en los otros estilos.

#6.6 Cuadro resumen: qué respeta cada estilo

Este cuadro viene de la lectura del dibujo de cada estilo en el software 3.00.54 y no sustituye la prueba en el dispositivo. La alerta está en la sección 9.4, fuera de las listas. Medidor ausente de la lista: el estilo respeta todos sus campos. El Shift respeta todos, menos el modo de alerta; el Gauge de electrificación, todos menos los de alerta; el Selector de tiempo, todos.

Campos que Modern y Classic ignoran:

Campos que Neon y Cyberpunk ignoran:

En todos los estilos, el G-Force ignora Decimales. En el Rango ideal circular, Classic, Neon y Cyberpunk ignoran Fondo, Dentro del rango y Fuera del rango. En los dos digitales, Classic, Neon y Cyberpunk ignoran Tamaño dinámico, Fuente del título y Fuente del valor; en el Gauge digital, ignoran también Color de fondo, Color del borde, Mostrar fondo y Mostrar borde; Classic ignora además Unidad en los dos.
